1. 简介

要使用 Prometheus 监控 Nginx 数据，通常需要通过一个 exporter 来暴露 Nginx 的指标数据。

Nginx 本身并不直接支持 Prometheus 格式的指标输出，但可以通过以下几种方式实现监控，一种是通过nginx_exporter 监控，需要开启 nginx_stub_status，主要是 nginx 自身的 status 信息，metrics 数据相对较少；另一种是使用 nginx-vts-exporter 监控，但是需要在编译 nginx 的时候添加 nginx-module-vts 模块，监控数据较多，提供了包含 server、upstream以及cache的相关监控指标，指标更加丰富。

2. Nginx Prometheus Exporter 监控

Nginx 通过 stub_status 页面暴露了部分监控指标。Nginx Prometheus Exporter 会采集单个 Nginx 实例指标，并将其转化为 Prometheus 可用的监控数据， 最终通过 HTTP 协议暴露给 Prometheus 服务进行采集。

2.1. 前提条件

开启 NGINX stub_status 功能

nginx -V 2>&1 | grep -o with-http_stub_status_module
  • 如果在终端中输出 with-http_stub_status_module ，则说明 Nginx 已启用 stub_status 模块。
  • 如果未输出任何结果，则可以使用 --with-http_stub_status_module 参数从源码重新配置编译一个 Nginx。

添加stub_status

确认 stub_status 模块启用之后，在 nginx 配置中，需要在对应的配置文件中进行 stub_status 模块的设置，才能被 exporter 识别。

# 根据业务情况进行调整
server {
    listen 8088 default_server;
    server_name localhost;
    allow 127.0.0.1;
    deny all;
    location /ngx_status
    {
        stub_status on;
        access_log off;
    }
}

访问stub_status

修改配置后，重启加载nginx配置，访问 http://ip:port/ngx_status 即可查看 Nginx 上次启动后工作状态的统计结果。

[chenyh@swProxy1 ~]$ curl 127.0.0.1:8088/ngx_status
Active connections: 1
server accepts handled requests
 2068141 2068141 797683
Reading: 0 Writing: 1 Waiting: 0

2.2. 安装 nginx-prometheus-exporter

下载地址：https://github.com/nginx/nginx-prometheus-exporter/releases

# 下载上传文件
wget https://github.com/nginx/nginx-prometheus-exporter/releases/download/v1.4.1/nginx-prometheus-exporter_1.4.1_linux_amd64.tar.gz
#解压至指定文件夹
mkdir /AppHome/nginx-prometheus-exporter
tar -zxvf nginx-prometheus-exporter_1.4.1_linux_amd64.tar.gz -C /AppHome/nginx-prometheus-exporter

# 测试运行，--nginx.scrape-uri参数指定了收集指标信息的URI地址。
/AppHome/nginx-prometheus-exporter/nginx-prometheus-exporter --web.listen-address=:29113 --nginx.scrape-uri=http://127.0.0.1:8088/ngx_status

# 配置nginx-prometheus-exporter开机自启
cat << EOF > /usr/lib/systemd/system/nginx-prometheus-exporter.service
[Unit]
Description=nginx-prometheus-exporter
After=network.target

[Service]
Restart=on-failure
ExecStart=/AppHome/nginx-prometheus-exporter/nginx-prometheus-exporter --web.listen-address=:29113 --nginx.scrape-uri=http://127.0.0.1:8088/ngx_status

[Install]
WantedBy=multi-user.target
EOF

# 重启服务
systemctl daemon-reload && systemctl start nginx-prometheus-exporter && systemctl enable --now nginx-prometheus-exporter && systemctl stauts nginx-prometheus-exporter

docker部署

# 指定版本
docker run -p 29113:9113 nginx/nginx-prometheus-exporter:1.4.1 --nginx.scrape-uri=http://<nginx>:8088/ngx_status

访问 nginx-prometheus-exporter

浏览器运行访问 http://127.0.0.1:29113/metrics

[root@nginx109 chenyh]# curl http://127.0.0.1:29113/metrics |more
# HELP go_gc_duration_seconds A summary of the wall-time pause (stop-the-world) duration in garbage collection cycles.
# TYPE go_gc_duration_seconds summary
go_gc_duration_seconds{quantile="0"} 9.5475e-05
go_gc_duration_seconds{quantile="0.25"} 0.00011314
go_gc_duration_seconds{quantile="0.5"} 0.000145038
go_gc_duration_seconds{quantile="0.75"} 0.004010894
go_gc_duration_seconds{quantile="1"} 0.004010894
go_gc_duration_seconds_sum 0.004364547

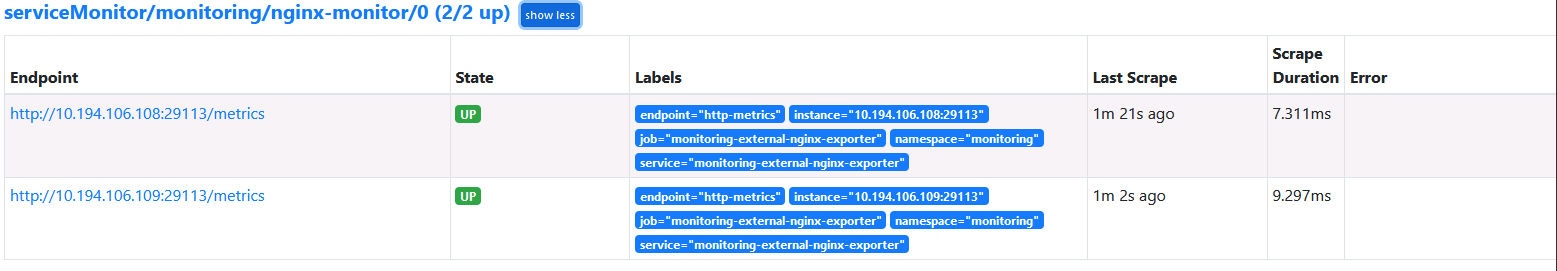

2.3. 加入prometheus监控

---
apiVersion: v1
kind: Service
metadata:
  name: nginx-exporter
  labels:
    app: nginx
    type: nginx-exporter
  namespace: monitoring
spec:
  type: ClusterIP
  ports:
    - name: http-metrics
      port: 29113
      protocol: TCP
      targetPort: 29113

---
apiVersion: v1
kind: Endpoints
metadata:
  name: monitoring-external-nginx-exporter
  labels:
    app: nginx
    type: nginx-exporter
  namespace: monitoring
subsets:
  - addresses:
      - ip: 10.194.106.108
      - ip: 10.194.106.109
    ports:
      - name: http-metrics
        port: 29113
        protocol: TCP
---
apiVersion: monitoring.coreos.com/v1
kind: ServiceMonitor
metadata:
  labels:
    app: nginx
    type: nginx-exporter
  name: nginx-monitor
  namespace: monitoring
spec:
  endpoints:
    - port: http-metrics
      interval: 30s
      path: /metrics
      honorLabels: true
  selector:
    matchLabels:
      app: nginx
      type: nginx-exporter
  namespaceSelector:
    matchNames:
      - monitoring

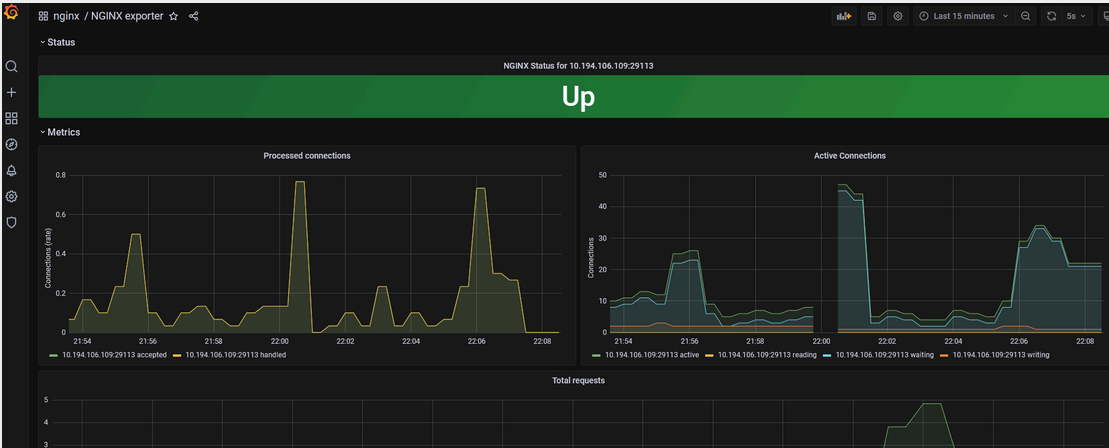

3. Grafana 中展示

在 Grafana 中导入 12708 模板 grafana模板大全参考

4. nginx-vts-exporter 监控

因为 nginx 需要 nginx-module-vts 依赖包支持，但最近项目都未进行此包，因此这次未能进行验证，但可参考：https://www.cnblogs.com/you-men/p/13173245.html 和 4009-OpenResty 及模块编译安装
